Агрегат сварочный МСН-10 АПС "СИНТЕЗ"

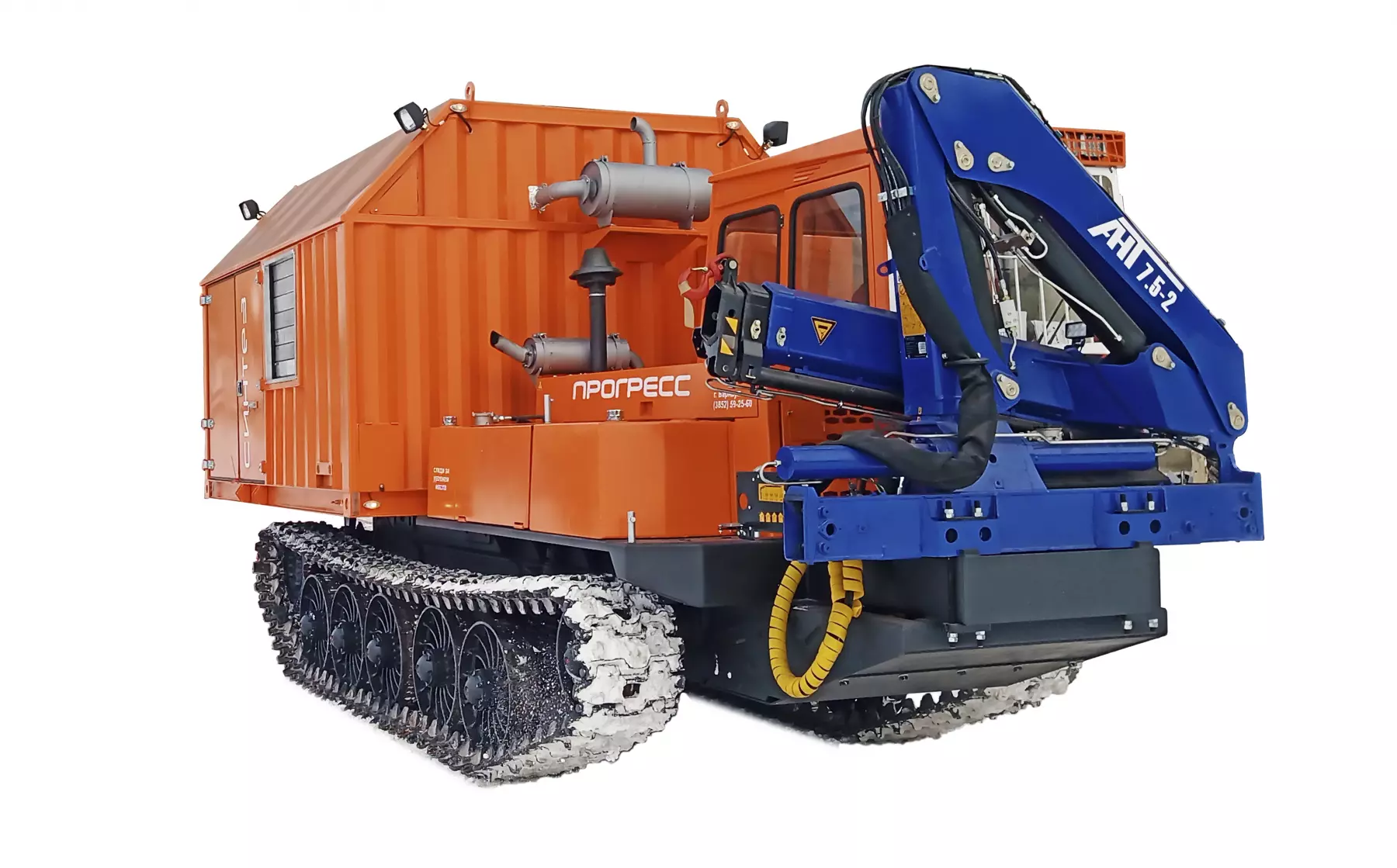

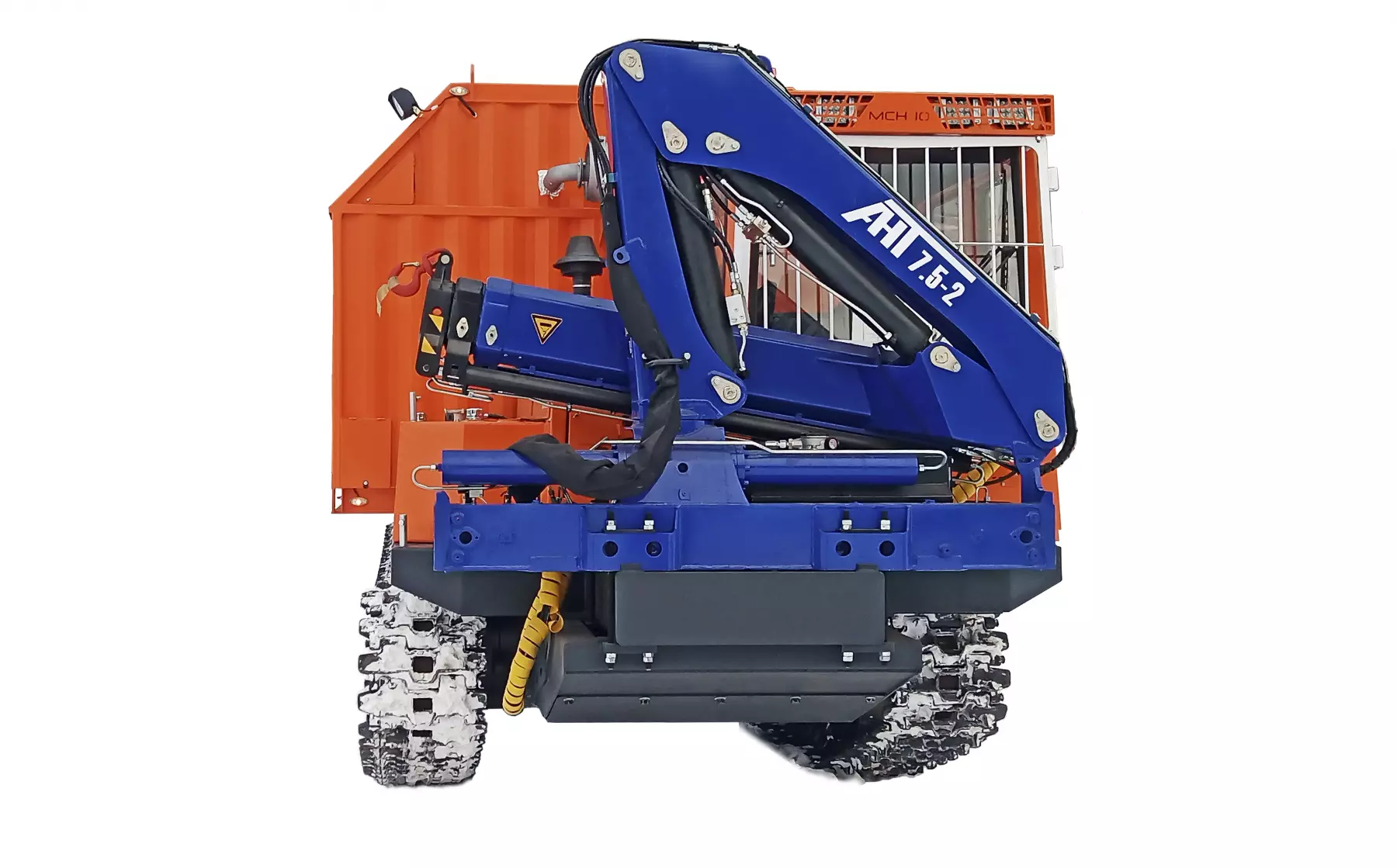

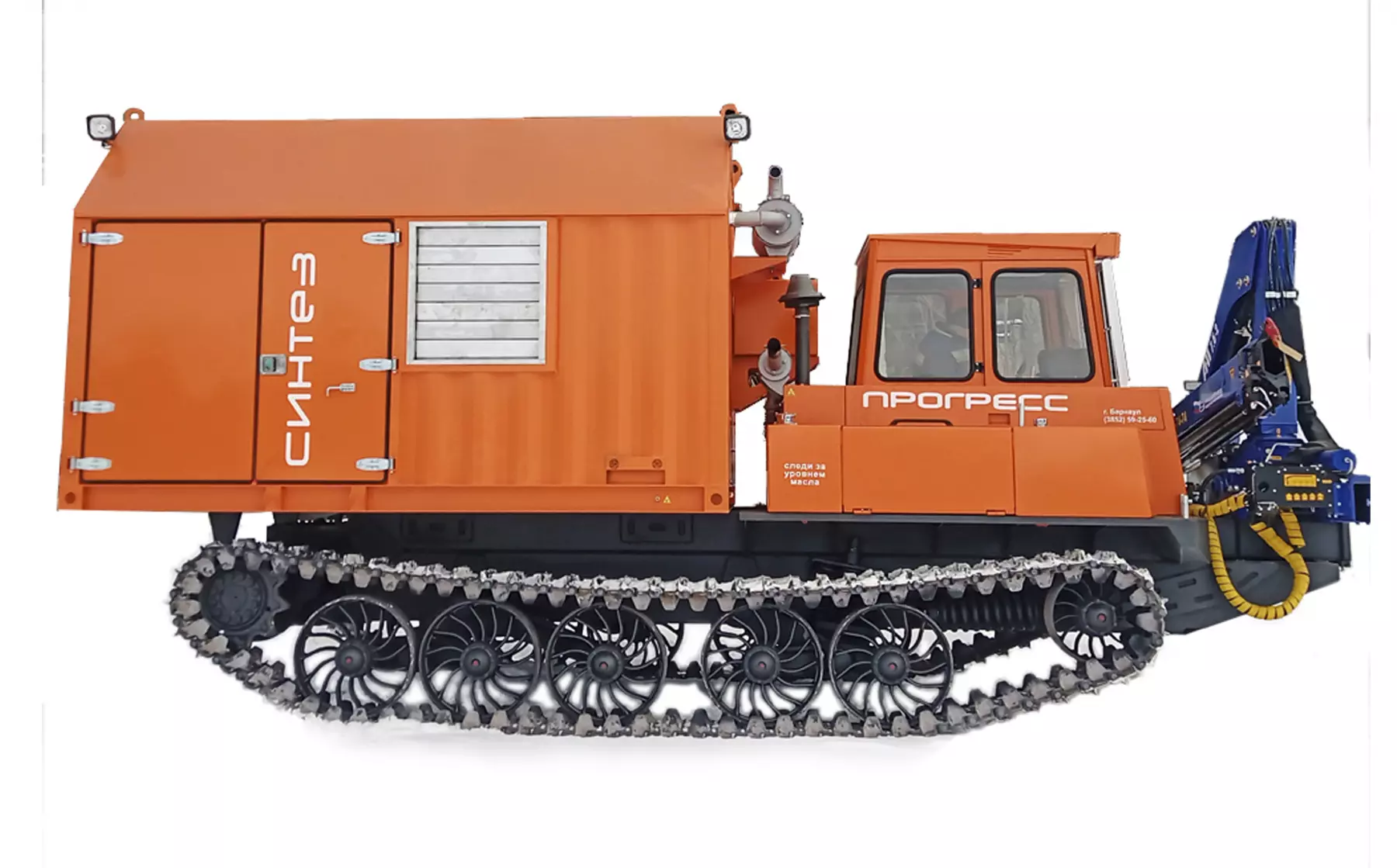

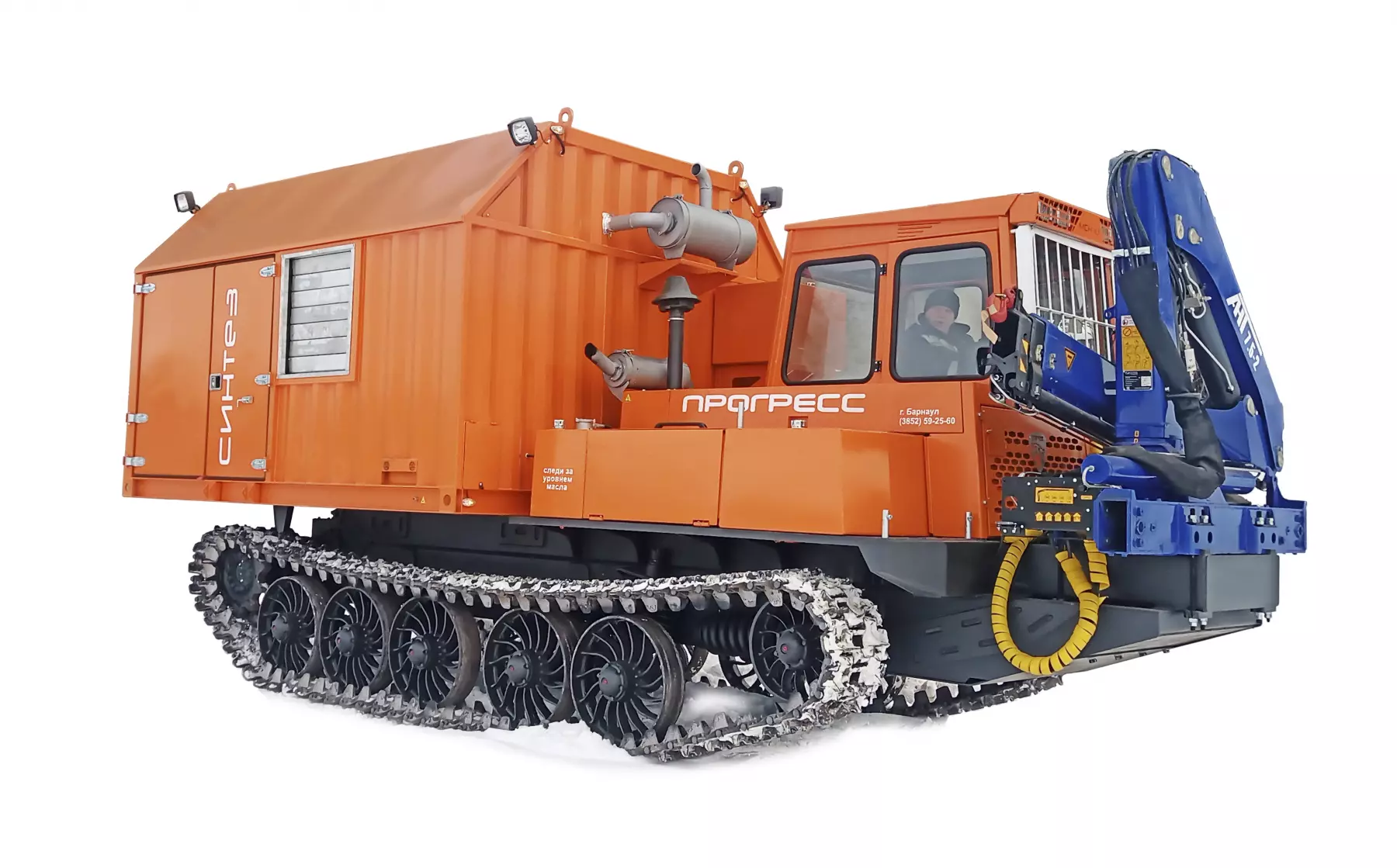

Агрегат передвижной сварочный АПС, смонтированный на шасси лесопромышленного трактора МСН-10 (современный аналог ТТ-4М), представляет собой автономный комплекс для проведения сварочных работ в полевых условиях. В состав изделия входят: базовое шасси – трелевочный трактор МСН-10 производства АЗСМ «ПРОГРЕСС», оснащенный дизельным двигателем А-01МРСИ-2 или ЯМЗ-236М2 (по выбору заказчика); прочный, цельнометаллический утепленный кунг - модуль энергетический сварочный, предназначенный для размещения сварочного и вспомогательного оборудования; дизельная электростанция АД-100С-Т400-1Р мощностью 100 кВт на базе ЯМЗ-238М2; манипулятор АНТ 7.5-2. По техническому заданию заказчика возможна установка электростанции и гидроманипулятора других моделей.

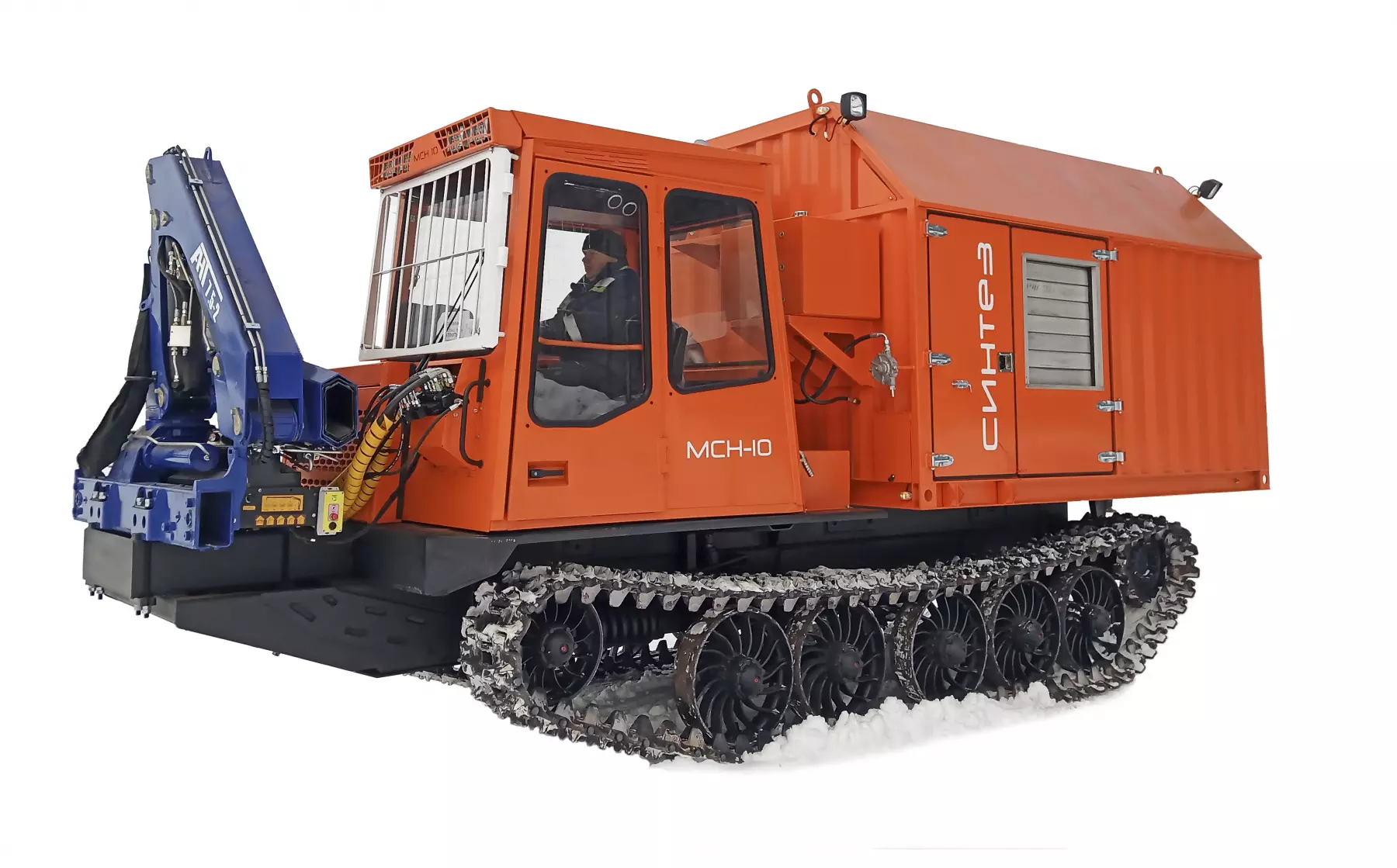

Базовый трактор МСН-10 выполнен с передним расположением кабины, что обеспечивает оптимальный обзор рабочей зоны. Модульная кабина оснащена встроенным каркасом безопасности, высокопрочными стеклами, герметизирована и имеет термошумовиброизоляцию. Эффективная система обогрева и вентиляции кабины обеспечивает комфортные и безопасные условия труда оператора. Система освещения соответствует требованиям, предъявляемым к освещенности рабочей зоны.
Кунг (модуль энергетический сварочный) для сварочных аппаратов соответствует климатическому исполнению УХЛ, категории размещения 1 по ГОСТ 15150-69. Утепление кунга выполнено базальтовым волокном плита ТЕПЛИТ, а внутренняя облицовка – материалом с низкой теплопроводностью. Данная конструкция обеспечивает работоспособность сварочного агрегата в диапазоне температур окружающего воздуха от минус 45°С до плюс 40°С.

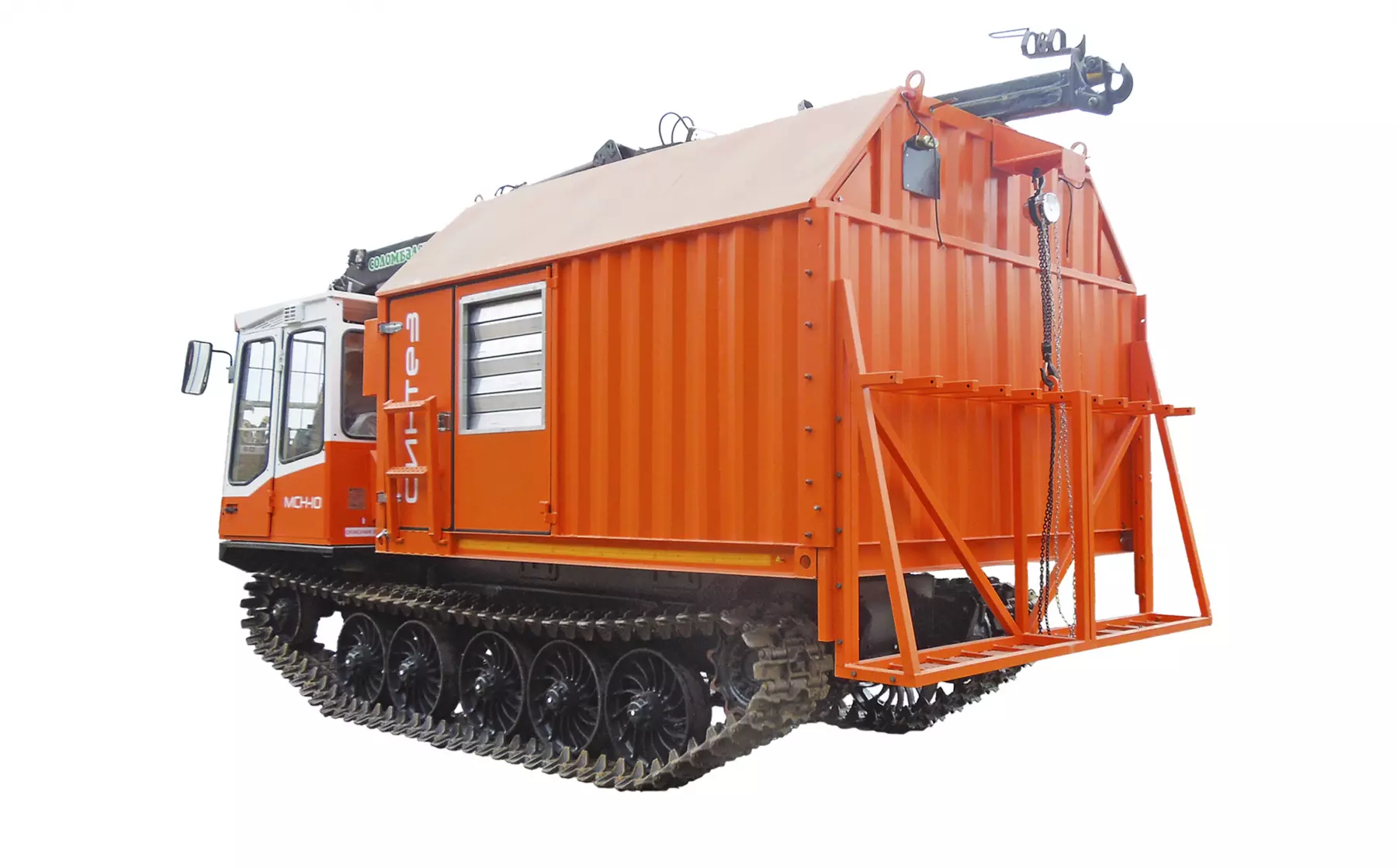

Конструкция кунга представляет собой несущий металлический корпус, цельносварной пол из рифлёной стали, фундаменты, опорные конструкции, крепежные и установочные элементы для фиксации оборудования и узлов электростанции, наружную обшивку из профилированных листов стали и внутреннюю обшивку стен, входных дверей и потолка из звуко-теплоизолирующего, трудно горючего материала. Подпольное пространство также утеплено трудно горючим материалом. Металлические поверхности кунга обработаны антикоррозийными составами. Наружное покрытие выполнено в соответствии с ГОСТ 9.401-91 и ГОСТ 9.402-80. Цвет кунга – оранжевый, либо согласовывается с заказчиком.
Комплектация сварочного агрегата осуществляется в соответствии с техническим заданием заказчика и может включать в себя источники сварочного тока, компрессоры для работы с центраторами труб, оборудование для индукционного нагрева, печи для сушки электродов, подающие механизмы, термопеналы и прочее оборудование.
Расчетный срок эксплуатации МСН-10АПС при условии проведения регламентных работ составляет 15 лет.
