Бак гидросистемы

Описание

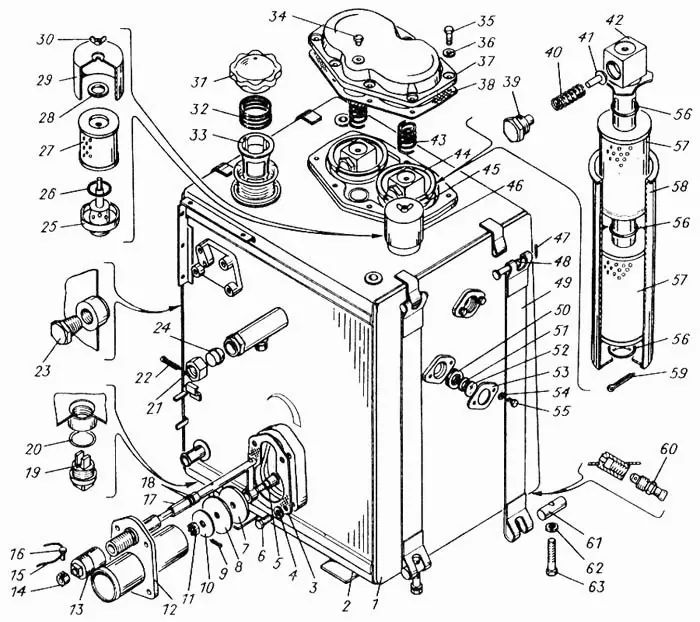

№	Номер детали	Наименование детали
-	А70.02.000	Уровнемер
1	МТ4.57.003	Корпус бака
2	МТ4.57.135	Подкладка
3	МТ4.57.115	Прокладка
4	Шайба 12 65Г 096 ГОСТ 6402-70	Шайба 12 65Г 096 ГОСТ 6402-70
5	МТ4.57.124	Наконечник
6	Болт М12-6gх25.88.016 ГОСТ 7796-70	Болт М12-6gх25.88.016 ГОСТ 7796-70
7	МТ4.57.123	Накладка
8	МТ4.57.125	Прокладка
9	Шплинт 3,2х25.016 ГОСТ 397-79	Шплинт 3,2х25.016 ГОСТ 397-79
10	МТ4.57.127	Накладка
11	Гайка М12-1,25-6Н.6А.016 ГОСТ 5932-73	Гайка М12-1,25-6Н.6А.016 ГОСТ 5932-73
12	МТ4.57.015	Корпус затвора
13	МТ4.57.151	Рукоятка
14	МТ4.57.130	Кольцо
15	Проволока 1,6-0-1Ц ГОСТ 3282-74, L=75мм	Проволока 1,6-0-1Ц ГОСТ 3282-74, L=75мм
16	Болт 3М6-6gх14.88.016 ГОСТ 7798-70	Болт 3М6-6gх14.88.016 ГОСТ 7798-70
17	МТ4.57.007	Стержень
18	Г48-70-136	Кольцо
19	54.38.028-2	Пробка магнитная
20	54.38.643	Кольцо уплотняющее
21	Н.036.01.007	Гайка накидная
22	Шплинт 4х40.016 ГОСТ 397-79	Шплинт 4х40.016 ГОСТ 397-79
23	Пробка КГ3/8"А12.016 ОСТ 23.1.117-83	Пробка КГ3/8"А12.016 ОСТ 23.1.117-83
24	НО36.12.051	Заглушка сферическая
25	А70.03.010-01	Корпус
26	Т4.40.164	Кольцо У-45х40-2, ГОСТ 9833-61
27	496-00-00-00	Элемент фильтрующий воздушный ЭФВ-3-1А
28	Т4.47.116	Кольцо уплотнительное
29	А70.03.002-01	Крышка верхняя
30	Гайка. М6-6Н.45Л. 016 ГОСТ 3032-76	Гайка. М6-6Н.45Л. 016 ГОСТ 3032-76
31	МТ4.50.013	Переходник краника
32	МО4.50.174	Пружина
33	МО4.50.037	Фильтр
34	Пробка КГ1/8"А12.016 ОСТ 23.1.117-83	Пробка КГ1/8"А12.016 ОСТ 23.1.117-83
35	Болт М10-6gх30.88.016 ГОСТ 7796-70	Болт М10-6gх30.88.016 ГОСТ 7796-70
36	Шайба 10 65Г 096 ГОСТ 6402-70	Шайба 10 65Г 096 ГОСТ 6402-70
37	МТ4.57.105	Крышка
38	МТ4.57.166	Прокладка
39	МТ4.57.185	Направляющая клапана
40	МТ4.57.187	Пружина
41	МТ4.57.186	Клапан
42	МТ4.57.009	Труба фильтра
43	МТ4.57.196	Пружина
44	МТ4.57.199	Манжета
45	МТ4.57.008	Фильтр
46	А70.03.000-01	Сапун
47	Шплинт 3,2х18.016 ГОСТ 397-79	Шплинт 3,2х18.016 ГОСТ 397-79
48	МТ4.37.309	Палец
49	МТ4.57.119	Лента
50	А70.02.003	Манжета
51	А70.02.002	Отражатель
52	А70.02.001	Стекло
53	П4.57.165	Крышка
54	Шайба 8 65Г 096 ГОСТ 6402-70	Шайба 8 65Г 096 ГОСТ 6402-70
55	Болт М8-6gх14.88.016 ГОСТ 7796-70	Болт М8-6gх14.88.016 ГОСТ 7796-70
56	МТ4.57.184	Кольцо
57	761-00-00-00	Элемент фильтрующий
58	МТ4.57.010	Корпус фильтра
59	Шплинт 5х50.016 ГОСТ 397-79	Шплинт 5х50.016 ГОСТ 397-79
60	МТ4.50.111	Штуцер
61	МТ4.57.311	Палец
62	Шайба 16ОТ 65Г 096 ГОСТ 6402-70	Шайба 16ОТ 65Г 096 ГОСТ 6402-70
63	МТ4.57.319	Болт

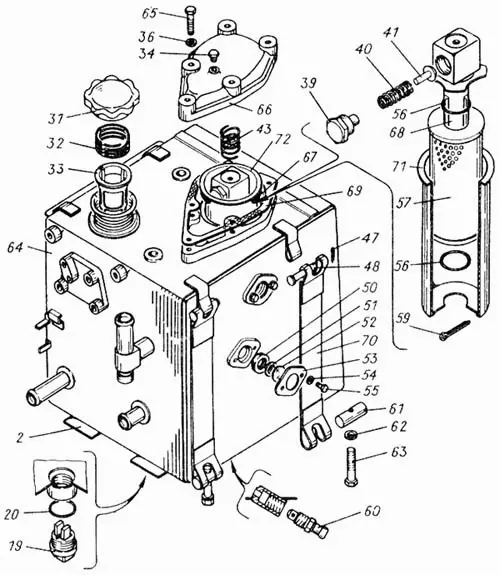

№	Номер детали	Наименование детали
-	А70.02.000	Уровнемер
2	МТ4.57.135	Подкладка
19	54.38.028-2	Пробка магнитная
20	54.38.643	Кольцо уплотняющее
31	МТ4.50.013	Переходник краника
32	МО4.50.174	Пружина
33	МО4.50.037	Фильтр
34	Пробка КГ1/8"А12.016 ОСТ 23.1.117-83	Пробка КГ1/8"А12.016 ОСТ 23.1.117-83
36	Шайба 10 65Г 096 ГОСТ 6402-70	Шайба 10 65Г 096 ГОСТ 6402-70
39	МТ4.57.185	Направляющая клапана
40	МТ4.57.187	Пружина
41	МТ4.57.186	Клапан
43	МТ4.57.196	Пружина
44	МТ4.57.199	Манжета
47	Шплинт 3,2х18.016 ГОСТ 397-79	Шплинт 3,2х18.016 ГОСТ 397-79
48	МТ4.37.309	Палец
50	А70.02.003	Манжета
51	А70.02.002	Отражатель
52	А70.02.001	Стекло
53	П4.57.165	Крышка
54	Шайба 8 65Г 096 ГОСТ 6402-70	Шайба 8 65Г 096 ГОСТ 6402-70
55	Болт М8-6gх14.88.016 ГОСТ 7796-70	Болт М8-6gх14.88.016 ГОСТ 7796-70
56	МТ4.57.184	Кольцо
57	761-00-00-00	Элемент фильтрующий
59	Шплинт 5х50.016 ГОСТ 397-79	Шплинт 5х50.016 ГОСТ 397-79
60	МТ4.50.111	Штуцер
61	МТ4.57.311	Палец
62	Шайба 16ОТ 65Г 096 ГОСТ 6402-70	Шайба 16ОТ 65Г 096 ГОСТ 6402-70
63	МТ4.57.319	Болт
64	МТ4.57.052	Корпус бака
65	Болт М10-6gх55.88.016 ГОСТ 7795-70	Болт М10-6gх55.88.016 ГОСТ 7795-70
66	МТ4.57.305	Крышка
67	П4.57.153	Кольцо
68	МТ4.57.025	Труба фильтра
69	МТ4.57.306	Прокладка
70	МТ4.57.308	Лента
71	МТ4.57.026	Корпус фильтра
72	МТ4.57.022	Фильтр
