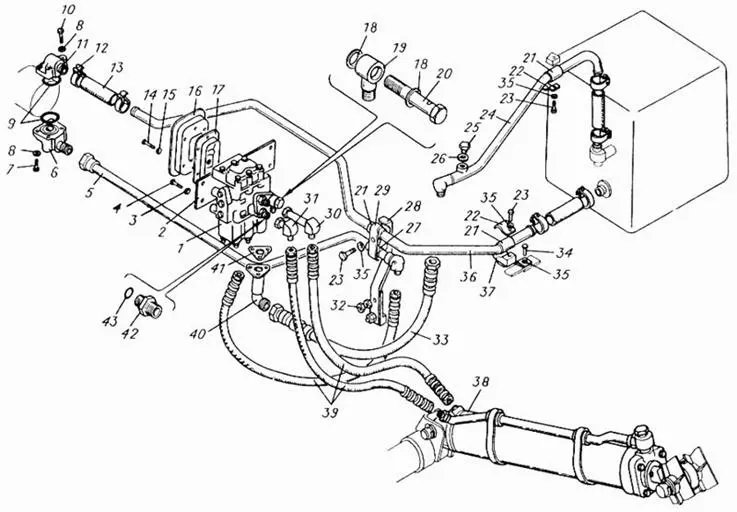

Гидропривод погрузочного устройства

№

Номер детали

Наименование детали

-

МТ4.47.204

Кронштейн гидроцилиндра

-

Ц110Б-1414002-01

Шток в сборе

-

Ц110Б-1414008

Поршень в сборе

-

Ц110Б.1414001-01

Гидроцилиндр

1

Р80-3/5-11

Распределитель

2

МТ4.47.118

Кронштейн

3

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

4

Болт М10-6gх25.56.016 ГОСТ 7796-70

Болт М10-6gх25.56.016 ГОСТ 7796-70

5

МТ4.47.006

Труба нагнетательная

6

МТ4.47.020

Фланец нагнетательный

7

Болт М8-6gх30.88.016 ГОСТ 7796-70

Болт М8-6gх30.88.016 ГОСТ 7796-70

8

Шайба 8Т 65Г 096 ГОСТ 6402-70

Шайба 8Т 65Г 096 ГОСТ 6402-70

9

Г48-70-109-1

Кольцо

10

Болт М8-6gх55. 88. 016 ГОСТ 7796-70

Болт М8-6gх55. 88. 016 ГОСТ 7796-70

11

МТ4.47.019

Фланец всасывающий

12

МО4.07.027

Хомут

13

54В.54.311

Шланг соединительный

14

Болт М6-6gх25.56.016 ГОСТ 7798-70

Болт М6-6gх25.56.016 ГОСТ 7798-70

15

Шайба 6 65Г 096 ГОСТ 6402-70

Шайба 6 65Г 096 ГОСТ 6402-70

16

МТ4.47.129

Крышка уплотнителя

17

МТ4.47.135

Уплотнитель

18

Н.036.28.005

Шайба

19

МТ4.47.018

Угольник нагнетательный

20

МТ4.47.134

Болт поворотного угольника

21

Т4.47.147

Кольцо

22

П4.54А.206

Прижим

23

Болт М12-6gх40.56.016 ГОСТ 7796-70

Болт М12-6gх40.56.016 ГОСТ 7796-70

24

МТ4.47.010

Труба сливная

25

В4.53.145

Пробка

26

04.40.177

Шайба

27

МТ4.47.137

Амортизатор

28

МТ4.47.013

Кронштейн

29

МТ4.47.130

Прижим

30

МТ4.47.016

Угольник поршневой

31

МТ4.47.017

Угольник штоковый

32

Гайка М16-6Н.6.016 ГОСТ 5915-70

Гайка М16-6Н.6.016 ГОСТ 5915-70

33

Н.036.86.010

Рукав высокого давления

34

Болт М12-6gх25.56.016 ГОСТ 7796-70

Болт М12-6gх25.56.016 ГОСТ 7796-70

35

Шайба 12ОТ 65Г 096 ГОСТ 6402-70

Шайба 12ОТ 65Г 096 ГОСТ 6402-70

36

МТ4.47.005

Труба всасывающая

37

МТ4.47.014

Кронштейн

38

МТ4.47.003

Гидроцилиндр

39

Н.036.85.790

Рукав высокого давления

40

МТ4.47.009

Фланец сливной

41

54.53.402

Прокладка

42

Н.036.04.005

Штуцер ввертной

43

Г48-70-111

Кольцо уплотнительное

№

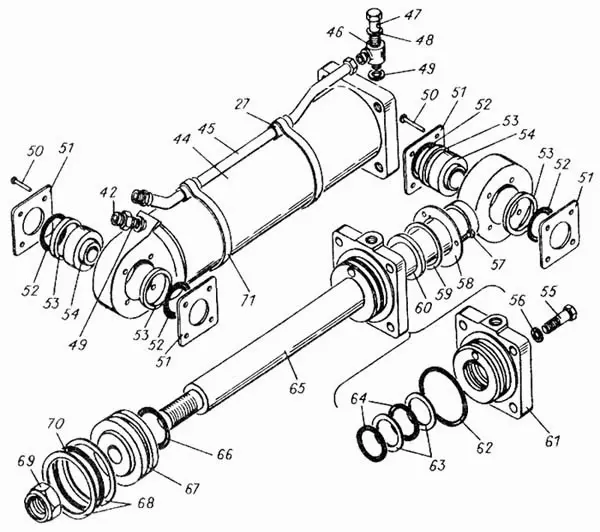

Номер детали

Наименование детали

27

МТ4.47.137

Амортизатор

42

Н.036.04.005

Штуцер ввертной

44

Ц110Б-1414060-01

Корпус с фланцем и крышкой

45

МТ4.47.011

Труба

46

Т4.47.151-1

Угольник поворотный

47

Н.036.27.012-1

Болт поворотного угольника

48

Н.036.28.007

Шайба

49

Н.036.28.003

Шайба

50

Заклепка 8х55.01 ГОСТ 10300-80

Заклепка 8х55.01 ГОСТ 10300-80

51

700А.34.29.012

Крышка

52

700А.34.29.014

Сальник

53

700А.34.29.013

Кольцо

54

Подшипник шарнирный ШС 50 ГОСТ 3635-78

Подшипник шарнирный ШС 50 ГОСТ 3635-78

55

Болт М18-6gх60.66.016 ГОСТ 7798-70

Болт М18-6gх60.66.016 ГОСТ 7798-70

56

Шайба 18 65Г 096 ГОСТ 6402-70

Шайба 18 65Г 096 ГОСТ 6402-70

57

Болт М6-6gх14.56.016 ГОСТ 7796-70

Болт М6-6gх14.56.016 ГОСТ 7796-70

58

Ц110Б-1414035

Крышка чистиков

59

700.34.29.022

Скребок

60

700.46.12.023

Манжета

61

Ц110Б-1414021

Крышка передняя

62

Кольцо 105-110-30-2-3 ГОСТ 18829-73

Кольцо 105-110-30-2-3 ГОСТ 18829-73

63

700А.34.29.018--01

Шайба защитная

64

Кольцо 050-060-58-2-3 ГОСТ 18829-73

Кольцо 050-060-58-2-3 ГОСТ 18829-73

65

Ц110Б-1414024-01

Шток

66

Кольцо 100-110-58-2-3 ГОСТ 18829-73

Кольцо 100-110-58-2-3 ГОСТ 18829-73

67

Ц110Б-1414023

Поршень

68

Ц110А-1414076

Шайба защитная

69

Ц110-1414007

Гайка

70

Кольцо 050-055-30-2-3 ГОСТ 18829-73

Кольцо 050-055-30-2-3 ГОСТ 18829-73

71

МТ4.47.022

Хомут

№
