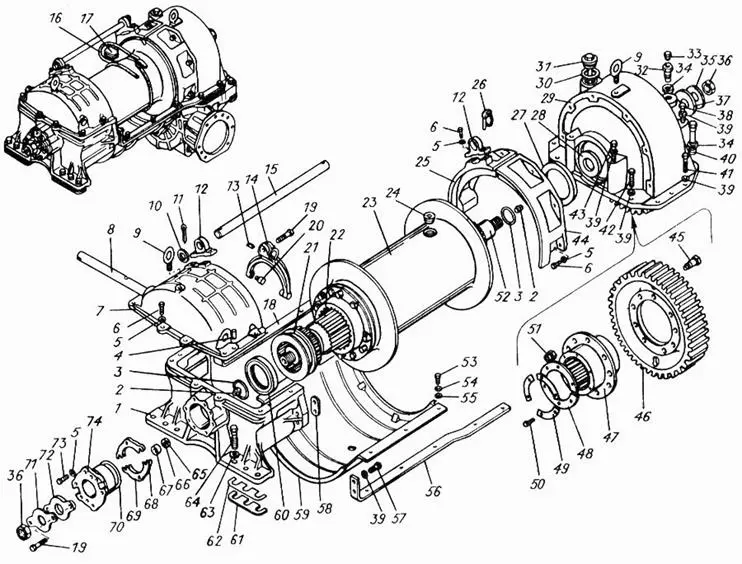

Лебедка

Описание

№	Номер детали	Наименование детали
-	МТ4.54.002	Нижняя часть лебедки
-	МТ4.54.003	Верхняя часть лебедки
1	76Т-41-003-1А	Кронштейн-корпус
2	Пробка 2КГ3/8"А12.016 ОСТ 23.1.117-83	Пробка 2КГ3/8"А12.016 ОСТ 23.1.117-83
3	Кольцо 065-070-30-2-2 ГОСТ 18829-73	Кольцо 065-070-30-2-2 ГОСТ 18829-73
4	ДО1-015	Штифт установочный
5	Шайба 12ОТ 65Г 096 ГОСТ 6402-70	Шайба 12ОТ 65Г 096 ГОСТ 6402-70
6	Болт М12-6gх35.88.016 ГОСТ 7796-70	Болт М12-6gх35.88.016 ГОСТ 7796-70
7	60-41-004Б	Крышка кронштейна-корпуса
8	60-41-032А	Валик вилки включения
9	54.01.418	Рым-болт
10	ШЧ-27	Шайба
11	Шплинт 6,3х40.16 ГОСТ 397-79	Шплинт 6,3х40.16 ГОСТ 397-79
12	Т4.54.116	Шайба упорная
13	Шпонка 8х11 ГОСТ 24071-80	Шпонка 8х11 ГОСТ 24071-80
14	60-41-031	Вилка включения муфты
15	Т4.54.123А	Ограничитель (476514287)
16	60-41-045А	Канат
17	60-41-038	Клин
18	60-41-062	Пруток ограждения передний
19	Болт М14х1,5-6gх55.58.016 ГОСТ 7795-70	Болт М14х1,5-6gх55.58.016 ГОСТ 7795-70
20	60-41-039	Сухарь вилки включения
21	60-41-030А	Муфта включения
22	60-41-сб105А	Труба лебедки
23	76Т-41-сб103А	Барабан
24	Т4.54.174	Заглушка
25	МТ4.54.183	Козырек передний
26	МТ4.54.021	Чека
27	Манжета 2.1-150х180-1 ГОСТ 8752-79	Манжета 2.1-150х180-1 ГОСТ 8752-79
28	60-41-025	Шайба оси
29	МТ4.54.102	Корпус верхний опорный
30	36-4211085	Прокладка заливной пробки
31	60-41-сб110	Пробка заливная
32	Т4.54.135-1	Стопор
33	РКШ-1/4"	Пробка
34	Шайба 24Т 65Г 096 ГОСТ 6402-70	Шайба 24Т 65Г 096 ГОСТ 6402-70
35	60-41-014	Шайба стопорная
36	Т4.54.183	Гайка
37	60-41-033	Кольцо стопорное
38	Болт М16-6gх140.88.016 ГОСТ 7795-70	Болт М16-6gх140.88.016 ГОСТ 7795-70
39	Шайба 16ОТ 65Г 096 ГОСТ 6402-70	Шайба 16ОТ 65Г 096 ГОСТ 6402-70
40	МТ4.54.112	Болт
41	Болт М16-6gх60.88.016 ГОСТ 7795-70	Болт М16-6gх60.88.016 ГОСТ 7795-70
42	Болт М16-6gх50.88.016 ГОСТ 7796-70	Болт М16-6gх50.88.016 ГОСТ 7796-70
43	Болт М16-6gх190.58.016 ГОСТ 7795-70	Болт М16-6gх190.58.016 ГОСТ 7795-70
44	МТ4.54.182	Козырек задний
45	МТ4.39.158	Болт призонный
46	60-15-007А	Шестерня ведомая
47	МТ4.54.170	Ступица
48	60-41-016	Полукольцо
49	60-41-026	Пластина стопорная
50	Болт М10-6gх25.88.016 ГОСТ 7796-70	Болт М10-6gх25.88.016 ГОСТ 7796-70
51	МТ4.39.160	Гайка
52	60-41-008А	Ось лебедки
53	Болт М10-6gх20.88.016 ГОСТ 7796-70	Болт М10-6gх20.88.016 ГОСТ 7796-70
54	Шайба 10ОТ 65Г 096 ГОСТ 6402-70	Шайба 10ОТ 65Г 096 ГОСТ 6402-70
55	Шайба 10.01.016 ГОСТ 11371-78	Шайба 10.01.016 ГОСТ 11371-78
56	60-41-063	Пруток ограждения задний
57	Болт М16-6gх40.88.016 ГОСТ 7796-70	Болт М16-6gх40.88.016 ГОСТ 7796-70
58	60-41-067	Прокладка регулировочная
59	60-41-064	Щиток
60	1-120х146х12ф	Манжета
61	МТ4.54.175	Пластина
62	МТ4.54.115	Пластина
63	Шайба 20ОТ 65Г 096 ГОСТ 6402-70	Шайба 20ОТ 65Г 096 ГОСТ 6402-70
64	Т4.54.111А	Болт
65	60-41-050	Прокладка регулировочная
66	60-41-049	Прокладка регулировочная
67	76Т-41-076	Бонка
68	60-14-052А	Прокладка регулировочная
69	60-41-051А	Прокладка регулировочная
70	Кольцо 105-110-30-2-2 ГОСТ 18829-73	Кольцо 105-110-30-2-2 ГОСТ 18829-73
71	60-41-017	Шайба стопорная
72	76Т-41-024	Шайба регулировочная
73	Болт М12-6gх40.88.016 ГОСТ 7796-70	Болт М12-6gх40.88.016 ГОСТ 7796-70
74	60-41-021	Стакан регулировочный (зам)

№	Номер детали	Наименование детали
5	Шайба 12ОТ 65Г 096 ГОСТ 6402-70	Шайба 12ОТ 65Г 096 ГОСТ 6402-70
39	Шайба 16ОТ 65Г 096 ГОСТ 6402-70	Шайба 16ОТ 65Г 096 ГОСТ 6402-70
42	Болт М16-6gх50.88.016 ГОСТ 7796-70	Болт М16-6gх50.88.016 ГОСТ 7796-70
76	Манжета 2.1-140х170-1 ГОСТ 8752-79	Манжета 2.1-140х170-1 ГОСТ 8752-79
77	60-41-006А	Стакан
78	60-41-042	Втулка опорная
79	60-41-041А	Прокладка
80	76Т-41-005А	Барабан
81	60-41-080А	Прокладка
82	60-41-020	Шайба упорная малая
83	Болт М12-6gх60.88.016 ГОСТ 7795-70	Болт М12-6gх60.88.016 ГОСТ 7795-70
84	60-41-019	Стакан упорный
85	Манжета 1.1-85х110-1 ГОСТ 8752-79	Манжета 1.1-85х110-1 ГОСТ 8752-79
86	76Т-41-018	Втулка
87	60-41-сб112А	Труба
88	А39-20	Шпилька установочная

№	Номер детали	Наименование детали
4	ДО1-015	Штифт установочный
5	Шайба 12ОТ 65Г 096 ГОСТ 6402-70	Шайба 12ОТ 65Г 096 ГОСТ 6402-70
6	Болт М12-6gх35.88.016 ГОСТ 7796-70	Болт М12-6gх35.88.016 ГОСТ 7796-70
24	Т4.54.174	Заглушка
34	Шайба 24Т 65Г 096 ГОСТ 6402-70	Шайба 24Т 65Г 096 ГОСТ 6402-70
61	МТ4.54.175	Пластина
62	МТ4.54.115	Пластина
89	Т4.54.125А	Крышка
90	60-41-047А	Прокладка регулировочная
91	60-41-054А	Прокладка регулировочная
92	60-41-048-1А	Прокладка
93	Подшипник 7610А ТУ 37.006.162-89	Подшипник 7610А ТУ 37.006.162-89
94	МТ4.54.019	Вал опорный
95	МТ4.54.173	Болт призонный
96	МТ4.54.107	Стакан
97	Т4.54.140А	Прокладка
98	76Т-41-069	Шестерня коническая ведомая
99	12-18-47	Шайба стопорная
100	Гайка М14х1,5.6Н.6.016 ГОСТ 5915-70	Гайка М14х1,5.6Н.6.016 ГОСТ 5915-70
101	76Т-41-010А	Шестерня ведущая цилиндрическая
102	МТ4.54.113	Болт
103	МТ4.54.101	Корпус редуктора лебедки нижний
104	54.38.028-2	Пробка магнитная
105	54.38.643	Кольцо уплотняющее
