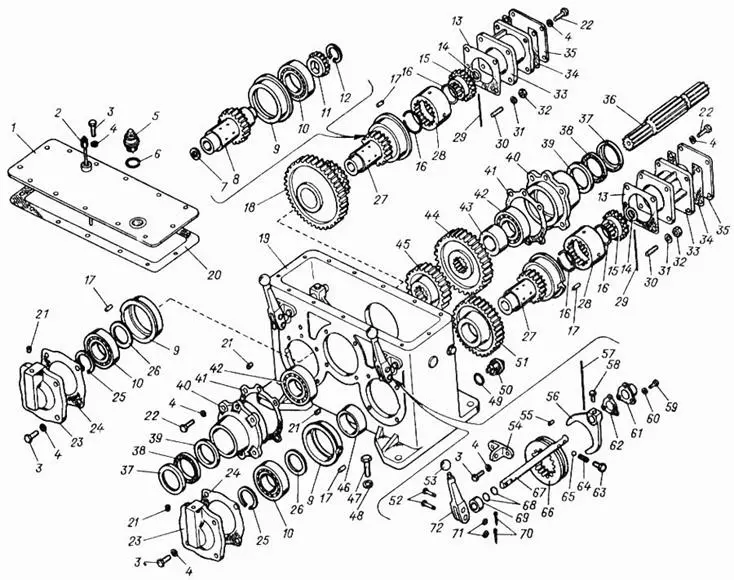

Привод гидронасосов

Описание

№	Номер детали	Наименование детали
1	МТ4.41.003	Крышка
2	МТ4.41.005	Щуп
3	Болт М12-6gх30.88.016 ГОСТ ГОСТ 7796-70	Болт М12-6gх30.88.016 ГОСТ ГОСТ 7796-70
4	Шайба 12ОТ 65Г 096 ГОСТ 6402-70	Шайба 12ОТ 65Г 096 ГОСТ 6402-70
5	04.57.014	Сапун в сборе
6	04.57.125А	Прокладка сапуна
7	МТ4.41.137	Корпус сальника
8	МТ4.41.103	Вал ведомый
9	МТ4.41.117	Стакан
10	Подшипник 212К5 ГОСТ 8338-75	Подшипник 212К5 ГОСТ 8338-75
11	МТ4.41.116	Муфта
12	КУН-55	Кольцо упорное наружное
13	МТ4.41.127	Прокладка
14	Т4.40.121-1А	Кольцо упорное
15	МТ4.41.114	Муфта
16	МТ4.41.126	Кольцо замковое
17	Штифт 6h8х14 ГОСТ 3128-70	Штифт 6h8х14 ГОСТ 3128-70
18	МТ4.41.110	Шестерня ведомая
19	МТ4.41.100	Корпус
20	МТ4.41.130	Прокладка
21	Пробка 4КГ1/4"А12.016 ОСТ 23.1.117-83	Пробка 4КГ1/4"А12.016 ОСТ 23.1.117-83
22	Болт М12-6gх35.88.016 ГОСТ 7796-70	Болт М12-6gх35.88.016 ГОСТ 7796-70
23	МТ4.41.112	Крышка
24	МТ4.41.128	Прокладка
25	МТ4.41.135	Кольцо
26	МТ4.41.125	Кольцо
27	МТ4.41.004	Вал ведомый
28	МТ4.41.115	Обойма
29	Проволока 1,6-0-1Ц ГОСТ 3282-74, L=150мм	Проволока 1,6-0-1Ц ГОСТ 3282-74, L=150мм
30	МТ4.41.136	Шпилька
31	Шайба 16ОТ 65Г 096 ГОСТ 6402-70	Шайба 16ОТ 65Г 096 ГОСТ 6402-70
32	Гайка М16х1,5-6Н.8.016 ГОСТ 5915-70	Гайка М16х1,5-6Н.8.016 ГОСТ 5915-70
33	МТ4.41.102	Кронштейн насоса
34	МТ4.41.133	Прокладка насоса
35	МТ4.41.131	Крышка
36	Т4.42.181-2	Вал коробки первичный
37	60-12-028	Обойма сальника
38	60-12-029	Кольцо сальника
39	Манжета 1.1-65х90-1 ГОСТ 8752-79	Манжета 1.1-65х90-1 ГОСТ 8752-79
40	МТ4.41.111	Крышка
41	60-40-051А	Прокладка
42	Подшипник 310А ГОСТ 8338-75	Подшипник 310А ГОСТ 8338-75
43	МТ4.41.123	Втулка
44	МТ4.41.104	Шестерня ведущая
45	МТ4.41.106	Шестерня ведущая
46	МТ4.41.124	Втулка
47	Болт 4М20х1,5-6gх60.88.016 ГОСТ 7796-70	Болт 4М20х1,5-6gх60.88.016 ГОСТ 7796-70
48	Шайба 20ОТ 65Г 096 ГОСТ 6402-70	Шайба 20ОТ 65Г 096 ГОСТ 6402-70
49	54.38.643	Кольцо уплотняющее
50	54.38.028-2	Пробка магнитная
51	МТ4.41.108	Шестерня ведомая
52	Т4.40.106	Ось
53	А13.03.000А	Рукоятка управления
54	МТ4.41.120	Кронштейн
55	Штифт 8h8х16 ГОСТ 3128-70	Штифт 8h8х16 ГОСТ 3128-70
56	МТ4.41.118	Вилка переключения
57	Проволока 1,6-0-1Ц ГОСТ 3282-74, L=300мм	Проволока 1,6-0-1Ц ГОСТ 3282-74, L=300мм
58	Т4.37.205	Винт, установочный
59	Болт М8-6gх16.88.016 ГОСТ 7796-70	Болт М8-6gх16.88.016 ГОСТ 7796-70
60	Шайба 8Т 65Г 096 ГОСТ 6402-70	Шайба 8Т 65Г 096 ГОСТ 6402-70
61	МТ4.41.122	Колпачок
62	МТ4.41.129	Прокладка
63	МТ4.41.134	Прокладка упорная
64	А41-24	Пружина
65	Шарик Б13,494-100 ГОСТ 3722-81	Шарик Б13,494-100 ГОСТ 3722-81
66	МТ4.41.113	Муфта переключения
67	МТ4.41.121	Ползун переключения
68	Г48-70-111	Кольцо уплотнительное
69	Т4.37.111	Корпус уплотнения
70	Шплинт 3,2х20.016 ГОСТ 397-79	Шплинт 3,2х20.016 ГОСТ 397-79
71	Шайба 12.01.016 ГОСТ 11371-78	Шайба 12.01.016 ГОСТ 11371-78
72	МТ4.41.119	Рычаг
