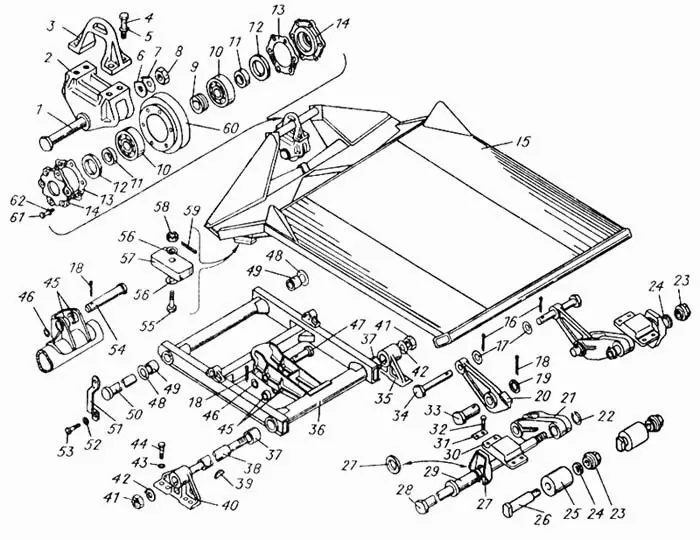

Устройство погрузочное

Описание

№	Номер детали	Наименование детали
1	60-43-284	Ось блоха
2	Т4.56.234	Скоба блока
3	Т4.56.319А	Серьга
4	Болт М20-6gх50.88.016 ГОСТ 7796-70	Болт М20-6gх50.88.016 ГОСТ 7796-70
5	Шайба 20ОТ 65Г 096 ГОСТ 6402-70	Шайба 20ОТ 65Г 096 ГОСТ 6402-70
6	60-43-288	Шайба
7	60-43-289	Шайба стопорная
8	60-48-032А	Гайка
9	60-43-286	Втулка распорная
10	Подшипник 411 ГОСТ 8338-75	Подшипник 411 ГОСТ 8338-75
11	60-43-285	Втулка
12	Манжета 1.1-75х100-1 ГОСТ 8752-79	Манжета 1.1-75х100-1 ГОСТ 8752-79
13	60-43-287	Прокладка
14	60-43-283	Крышка подшипника
15	МТ4.56.011-01	Щит
16	Шплинт 8х56.016 ГОСТ 397-79	Шплинт 8х56.016 ГОСТ 397-79
17	54.37.447	Шайба упорная задняя
18	Шплинт 8х90.016 ГОСТ 397-79	Шплинт 8х90.016 ГОСТ 397-79
19	Т4.56.270-1	Шайба
20	МТ4.56.263	Рычаг верхний
21	Т4.56.029-1А	Рычаг
22	МТ4.56.361	Кольцо
23	МТ4.56.151	Гайка специальная
24	ШП-42зам	Шайба пружинная
25	МТ4.56.310	Ролик
26	МТ4.56.311	Ось ролика
27	МТ4.56.358-А	Ограничитель
27	МТ4.56.359	Втулка
28	Т4.56.277-1	Стяжка
29	МТ4.56.275	Втулка
30	МТ4.56.357	Опора
31	МТ4.56.362	Пластина стопорная
32	04.38.155-1	Болт М14х1,5
33	Т4.56.350А-1	Ось
34	Т4.56.343	Ось
35	60-43-300А	Кронштейн передний правый
36	МТ4.56.025-01	Рамка
37	МТ4.56.243	Втулка
38	Т4.56.120	Ось рамки нижняя
39	Шпонка 8х11 ГОСТ 24071-80	Шпонка 8х11 ГОСТ 24071-80
40	60-43-301А	Кронштейн передний левый
41	Т4.31.153	Гайка
42	Т4.56.240	Накладка
43	Шайба 27 65Г 096 ГОСТ 6402-70	Шайба 27 65Г 096 ГОСТ 6402-70
44	Т4.39.151-1	Болт
45	Т4.56.121	Втулка
46	Т4.56.104	Шайба
47	Т4.56.278	Ось
48	МТ4.56.252	Шайба
49	МТ4.56.262	Втулка
50	МТ4.56.305	Ось рамки верхняя
51	МТ4.56.315	Скоба
52	Шайба 12ОТ 65Г 096 ГОСТ 6402-70	Шайба 12ОТ 65Г 096 ГОСТ 6402-70
53	Болт М12-6gх30.88.016 ГОСТ 7796-70	Болт М12-6gх30.88.016 ГОСТ 7796-70
54	Т4.56.323	Ось
55	Болт 2М12-6gх60.88.016 ГОСТ 7795-70	Болт 2М12-6gх60.88.016 ГОСТ 7795-70
56	Шайба 12.01.016 ГОСТ 11371-78	Шайба 12.01.016 ГОСТ 11371-78
57	12-33-93	Буфер
58	Гайка М12-6Н.6А.016 ГОСТ 5932-73	Гайка М12-6Н.6А.016 ГОСТ 5932-73
59	Шплинт 3,2х25.016 ГОСТ 397-79	Шплинт 3,2х25.016 ГОСТ 397-79
60	Т4.56.223А	Блок
61	Болт М10-6gх25.88.016 ГОСТ 7796-70	Болт М10-6gх25.88.016 ГОСТ 7796-70
62	Шайба 10ОТ 65Г 096 ГОСТ 6402-70	Шайба 10ОТ 65Г 096 ГОСТ 6402-70
