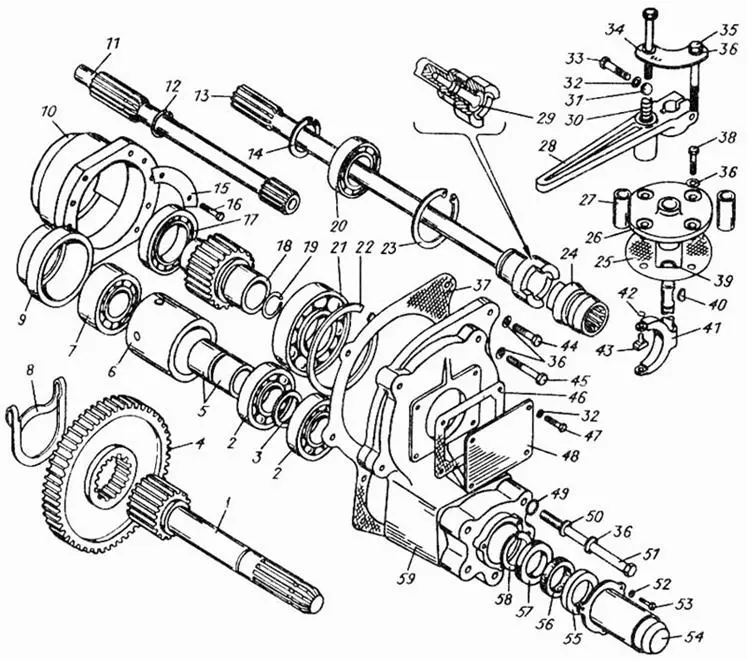

Вал отбора мощности

Описание

№	Номер детали	Наименование детали
1	04.41.106-2А	Вал отбора мощности
2	Подшипник 309К ГОСТ 8338-75	Подшипник 309К ГОСТ 8338-75
3	04.41.139	Кольцо распорное
4	04.41.103-2зам	Шестерня ведомая
5	04.41.145-2	Втулка распорная
6	04.41.220	Втулка распорная
7	Подшипник 2609КМ ГОСТ 8328-75	Подшипник 2609КМ ГОСТ 8328-75
8	04.41.192-1	Шайба ШЕЗ-85
9	04.41.223	Стакан
10	04.41.102-1	Гнездо подшипников
11	04.41.105-2	Вал приводной задний
12	04.41.187	Кольцо стопорное
13	04.41.219-1	Вал приводной передний
14	04.41.181-1	Кольцо НК-50
15	04.41.142	Пластина замковая
16	Болт М12-6gх35.88.016 ГОСТ 7796-70	Болт М12-6gх35.88.016 ГОСТ 7796-70
17	Подшипник 102212К1 ГОСТ 8328-75	Подшипник 102212К1 ГОСТ 8328-75
18	04.41.109-1зам	Шестерня ведущая
19	04.57.143	Кольцо стопорное
20	Подшипник 210СД ГОСТ 83-38-75	Подшипник 210СД ГОСТ 83-38-75
21	Подшипник 313 ГОСТ 8338-75	Подшипник 313 ГОСТ 8338-75
22	04.37.186А	Кольцо
23	04.41.182-1	Кольцо ВЭ-90
24	04.41.104-2	Муфта кулачковая
25	04.41.165-1	Прокладка
26	04.41.151-1	Кронштейн
27	04.41.224А	Втулка
28	Т4.41.003	Рычаг в сборе
29	04.41.146-1А	Втулка
30	А41-24	Пружина
31	Шарик Б13, 494-100 ГОСТ 3722-81	Шарик Б13, 494-100 ГОСТ 3722-81
32	Шайба 10ОТ 65Г 096 ГОСТ 6402-70	Шайба 10ОТ 65Г 096 ГОСТ 6402-70
33	Болт М10-6gх35.88.016 ГОСТ 7796-70	Болт М10-6gх35.88.016 ГОСТ 7796-70
34	04.41.226А	Планка фиксирующая
35	Болт М12-6gх90.88.016 ГОСТ 7795-70	Болт М12-6gх90.88.016 ГОСТ 7795-70
36	Шайба 12 65Г 096 ГОСТ 6402-70	Шайба 12 65Г 096 ГОСТ 6402-70
37	04.41.155-1	Прокладка
38	Болт М12-6gх30.88.016 ГОСТ 8328-75	Болт М12-6gх30.88.016 ГОСТ 8328-75
39	60-40-042	Кольцо уплотнительное
40	Шпонка 5х9 ГОСТ 24071-80	Шпонка 5х9 ГОСТ 24071-80
41	Т4.41.002-1	Вилка переключения в сборе
42	04.41.137	Кольцо стопорное
43	04.41.136-2	Сухарь
44	Болт М12-6gх40.88.016 ГОСТ 7795-70	Болт М12-6gх40.88.016 ГОСТ 7795-70
45	Болт М12-6gх65.88.016 ГОСТ 7795-70	Болт М12-6gх65.88.016 ГОСТ 7795-70
46	П4.41.103А	Прокладка
47	Болт М10-6gх20.88.016 ГОСТ 7796-70	Болт М10-6gх20.88.016 ГОСТ 7796-70
48	Т4.42.178	Крышка
49	04.41.162	Кольцо уплотнительное
50	Шайба 12.0.1.016 ГОСТ 11371-78	Шайба 12.0.1.016 ГОСТ 11371-78
51	Болт М12-6gх180.80.016 ГОСТ 7798-70	Болт М12-6gх180.80.016 ГОСТ 7798-70
52	Шайба 8 65Г 096 ГОСТ 6402-70	Шайба 8 65Г 096 ГОСТ 6402-70
53	Болт М8-6gх16.88.016 ГОСТ 7796-70	Болт М8-6gх16.88.016 ГОСТ 7796-70
54	04.41.010-2	Чехол в сборе
55	04.41.133	Обойма сальника
56	04.41.159	Кольцо-сальник
57	Манжета 1.1-45х65-1 ГОСТ 8752-70	Манжета 1.1-45х65-1 ГОСТ 8752-70
58	КУН-45	Кольцо упорное наружное
59	04.41.101-1	Корпус вала отбора мощности
